Мембрана ТПО Карлайл, армированная, толщина 1.14 мм

Гидроизоляционная мембрана ТПО Sure-Weld - термопластичная полиолефиновая мембрана (ТПО), мировой лидер среди кровельных материалов по ежегодным темпам увеличения продаж, благодаря своим феноменальным физическим характеристикам и невероятно долгому сроку службы. Выпускается толщиной 1.14 мм, 1.52 мм и 2.03 мм. Мембрана армирована полиэстровой нитью и поэтому обладает повышенной прочностью на прокол и разрыв. Рулоны соединяются между собой при помощи сварки горячим воздухом. Производитель материала - CARLISLE SYNTEC SYSTEMS является крупнейшим мировым производителем гидроизоляционных мембран.

Задать вопрос

Купить рулон целиком:

Ширина, м	Длина, м	Площадь, м²	Цвет	Цена за м²	Цена за рулон	Кол-во
Ширина, м 1.22	Длина, м 30.48	Площадь, м² 37.186	Цвет белый	Цена за м² 1 750.00 a	Цена за рулон 65 074.80 a	Под заказ	В корзину
Ширина, м 2.44	Длина, м 30.48	Площадь, м² 74.372	Цвет белый	Цена за м² 1 750.00 a	Цена за рулон 130 149.60 a	В наличии	В корзину
Ширина, м 3.05	Длина, м 30.48	Площадь, м² 92.964	Цвет белый	Цена за м² 1 750.00 a	Цена за рулон 162 687.00 a	В наличии	В корзину

Технические характеристики
Инструкция по применению
Сертификаты / документы

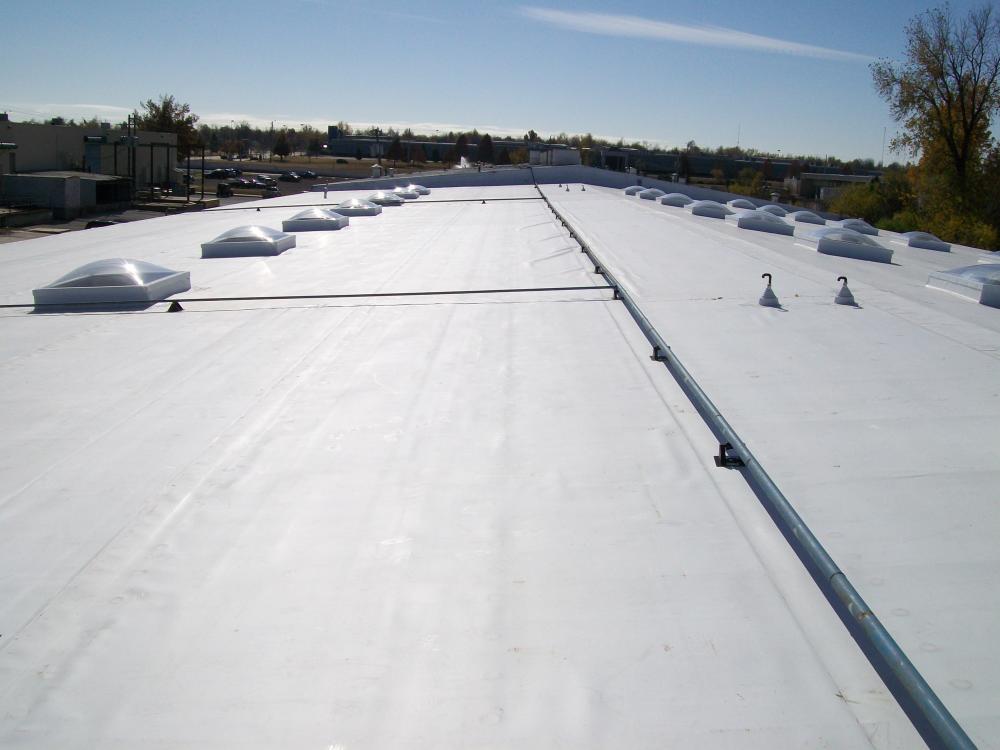

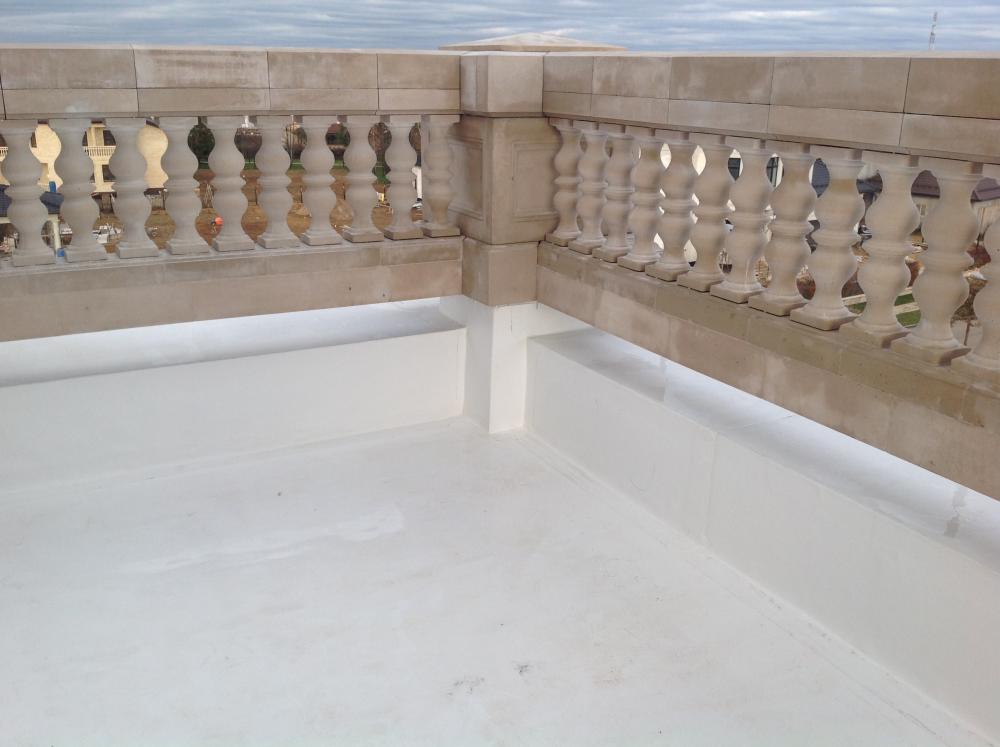

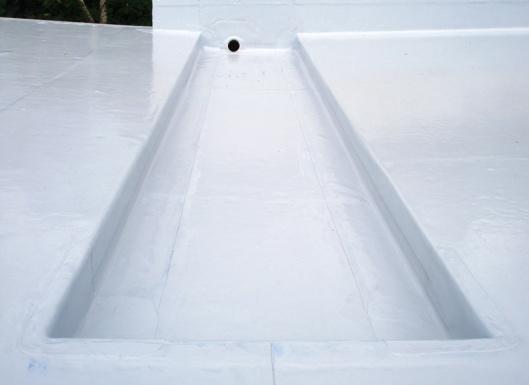

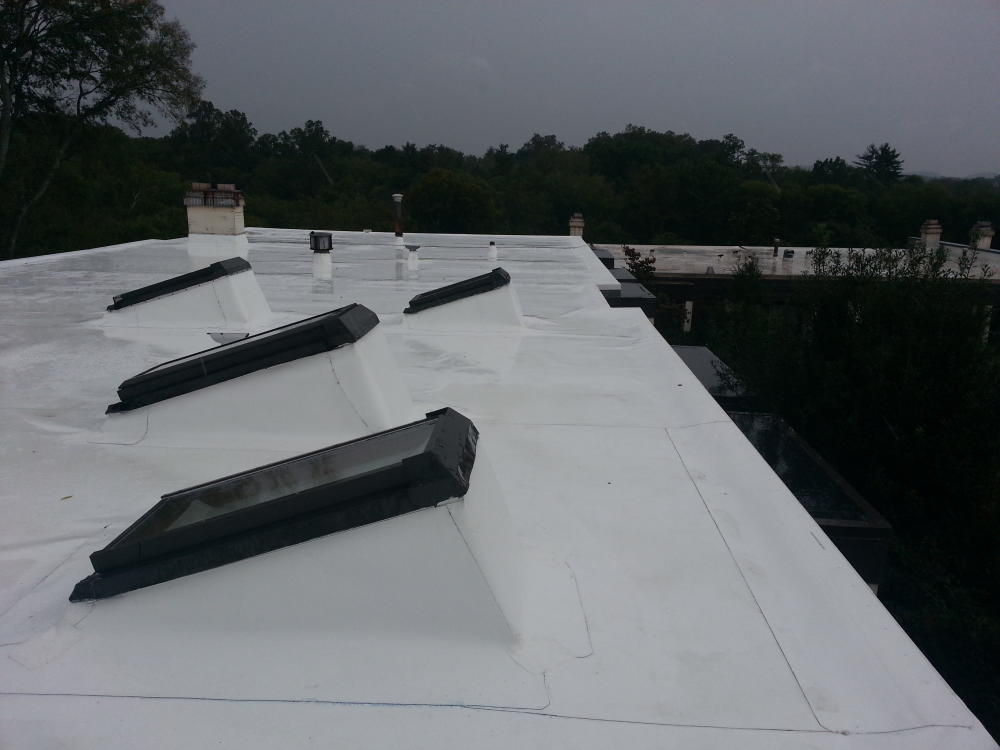

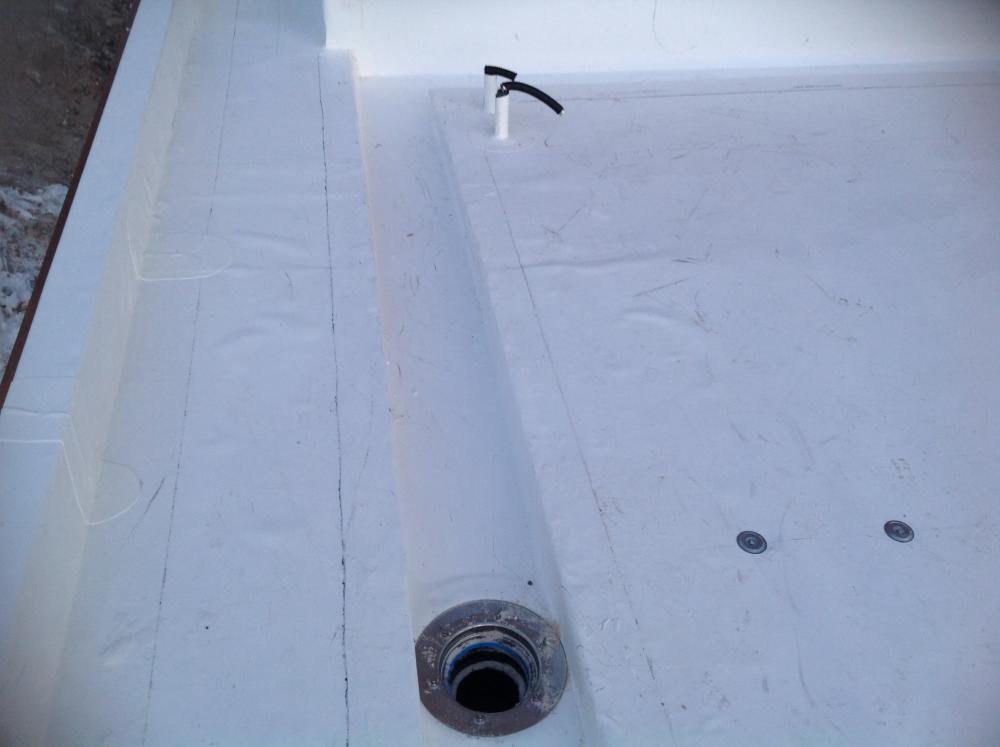

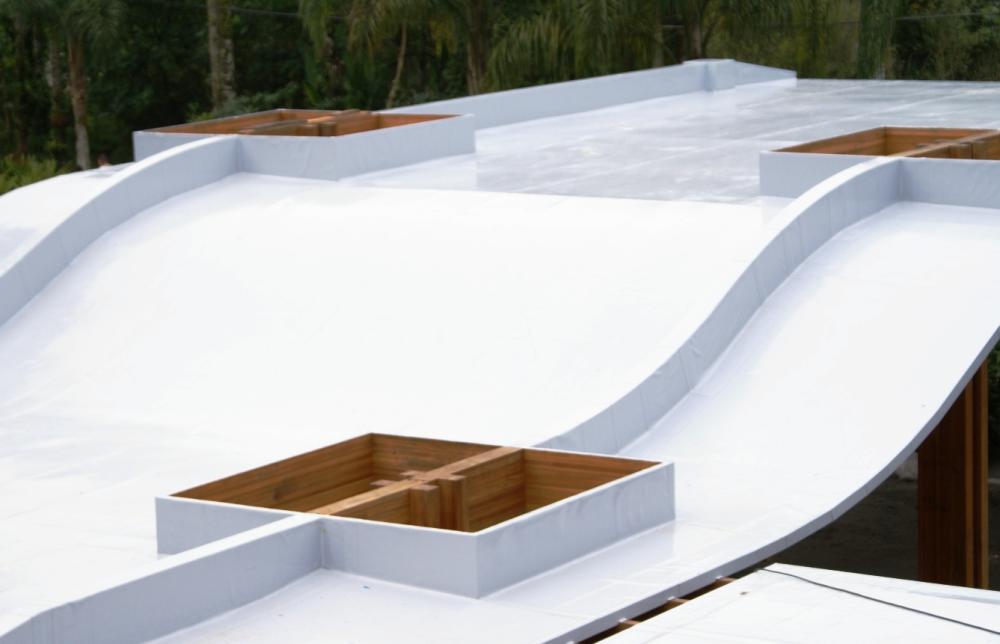

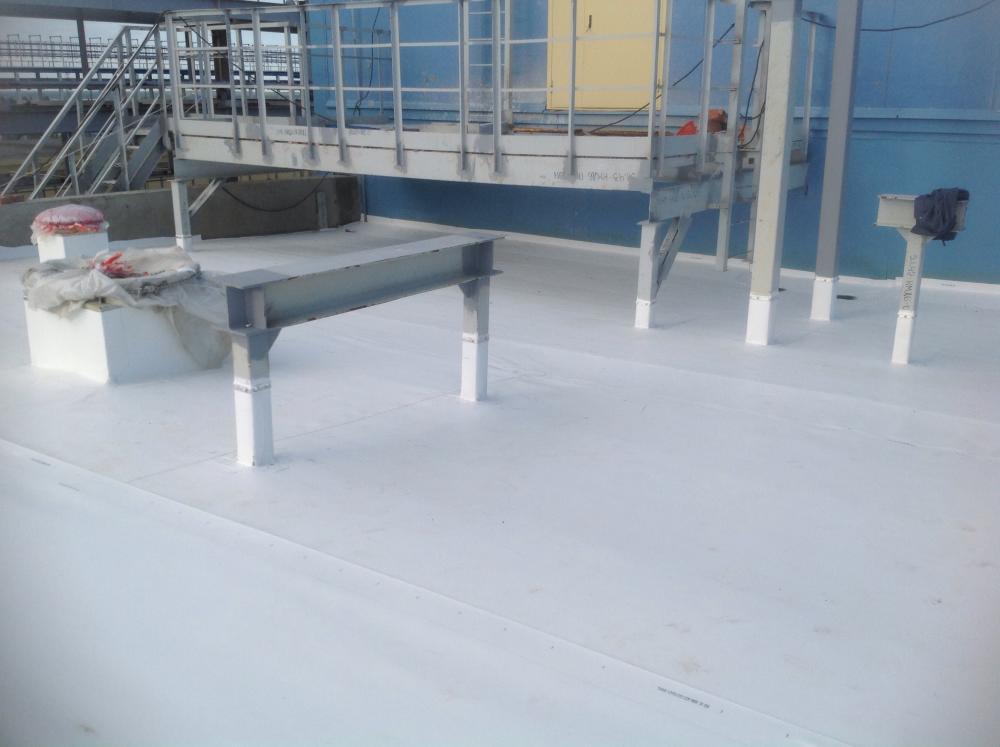

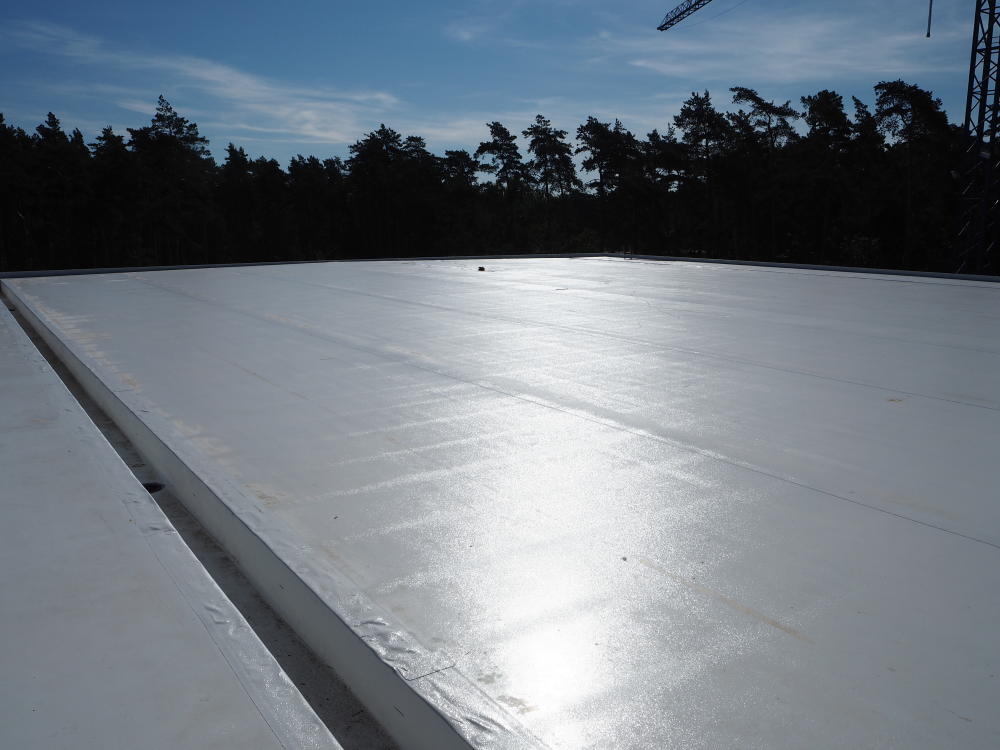

Фотогалерея
Видео

Физические Свойства	Требования стандарта ASTM D6878	45-mil (1.14мм)	60-mil (1.52мм)	80-mil EXTRA(2.03мм)
Допустимое Отклонение По Толщине в %, ASTM D751	+15, -10	± 10	± 10	± 10
Толщина Над Армирующим Слоем в mm ASTM D7635 оптический метод, среднее значение по 3 участкам	0.015 min (0.380)	0.018 typical (0.457)	0.024 typical (0.610)	0.034 typical (0.864)
Прочность На Разрыв, в lbf (kN) ASTM D751 grab	220 (976 N) min	225 (1.0) min 320 (1.4) typical	250 (1.1) min 360 (1.6) typical	350 (1.6) min 425 (1.9) typical
Критическое Удлинение Армирующего Слоя, в % ASTM D751 grab method	15 min	15 min 25 typical	15 min 25 typical	15 min 25 typical
Сопротивление На Надрыв, в lbf (N) ASTM D751 proc. B 8 in. x 8 in. (образец 20 х 20см)	55 (245) min	55 (245) min 130 (578) typical	55 (245) min 130 (578) typical	55 (245) min 130 (578) typical
Температура Стеклования (Хрупкости), в °F (°C) ASTM D2137	-40 (-40) max	-40 (-40) max -50 (-46) typical	-40 (-40) max -50 (-46) typical	-40 (-40) max -50 (-46) typical
Изменения Линейных размеров, в % ASTM D1204, После 6 часов при температуре 158°F(70°C)	± 1 max	± 1 max -0.2 typical	± 1 max -0.2 typical	± 1 max -0.2 typical
Сопротивление Озону, отсутствие трещин 7X ASTM D1149, воздействие Озона концентрацией 100 pphm, в течение 168 часов	PASS	PASS	PASS	PASS
Устойчивость к поглощению воды, изменения в % к массе ASTM D471 только верхний слой, 166 часов при 158°F (70°C)	± 3.0 max	± 3.0 max 0.90 typical	± 3.0 max 0.90 typical	± 3.0 max 0.90 typical
Прочность Заводского Шва, в lbf/in (kN/m) ASTM D751 grab method	66 (290) min	66 (290) min	66 (290) min	66 (290) min
Прочность Сварного Шва, в lbf/in (kN/m) ASTM D1876 tested in peel	No requirement	25 (4.4) min 50 (8.8) typical	25 (4.4) min 60 (10.5) typical	40 (7.0) min 70 (12.3) typical
Паропроницаемость, в Perms ASTM E96 proc. B	No requirement	0.10 max 0.05 typical	0.10 max 0.05 typical	0.10 max 0.05 typical
Сопротивление Проколу, в lbf (kN) FTM 101C, method 2031 (see supplemental section)	No requirement	250 (1.1) min 325 (1.4) typical	300 (1.3) min 350 (1.6) typical	400 (1.8) min 450 (2.0) typical
Свойства После Теплового Старения ASTM D573, 5376 часов при 240°F (116°C) в % от исходного значения; Прочность на разрыв Критическое удлинение армирующего слоя. Сопротивление Надрыву Изменение Веса, в %	198 (881) 90% min 13.5 (90%) min 33 (60%) min ± 1.0 max	205 (912) min 13.5 min 33 min 1.0 max	225 (1000) min 13.5 min 33 min 1.0 max	315 (1400) min 13.5 min 33 min 1.0 max
Удельный Вес, в lb/ft² (kg/m²)		0.23 (1.1)	0.29 (1.4)	0.40 (2.0)

Вес и размеры рулонов армированной мембраны ТПО Карлайл, толщина 1.14 мм:

Ширина, м	Длина, м	Рулон, м2	Вес рулона, кг
3.05	30.48	92.964	112
1.22	30.48	37.185	45
2.44	30.48	74.371	87

Производитель:

Карлайл

Монтаж гидроизоляционной мембраны

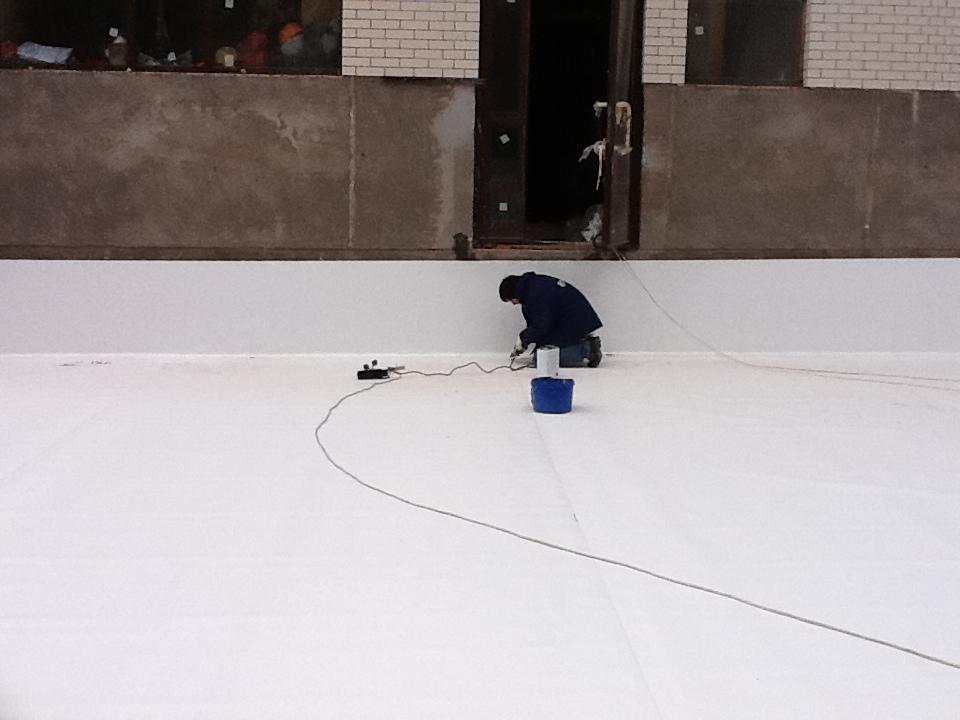

Кровельные системы TPO Sure-Weld легко и быстро монтируются и не требуют больших трудозатрат. Для монтажа мембраны ТПО необходим автоматический аппарат для сварки горячим воздухом (Leister Varimat или аналог). Использование автоматического аппарата для сварки горячим воздухом позволяет производить сварку с высокой скоростью, и получить плотный, однородный водонепроницаемый сварной шов.
При использовании мембраны ТПО с защитной пленкой APEEL Protective Film, пленку надо удалить с области шва перед сваркой. На основной поверхности мембраны защитную пленку можно оставлять на срок до 90 дней и снимать после полного завершения монтажа.
Монтаж механически закрепляемой кровельной системы начинается с монтажа утеплителя. Плиты утеплителя механически крепятся в основание кровли при помощи соответствующих саморезов и кровельных дюбелей.

После установки утеплителя укладывается мембрана, при этом рулоны механически закрепляются в основание по периметру рулона (обычно с 1 или 2 сторон), а кровельный крепеж накрывается соседним рулоном и находится за сварным швом. Рекомендуемая ширина сварного шва – 4 см.

Монтаж Клеевой Кровельной Системы начинается с закрепления утеплителя к основанию. Плотность установки крепежных элементов зависит от требований по Ветровым нагрузкам. После установки плит утеплителя, на мембрану и на поверхность утеплителя наносится монтажный клей ТПО и мембрана полностью приклеивается к основанию.

Скачать инструкцию целиком
Руководство по монтажу
